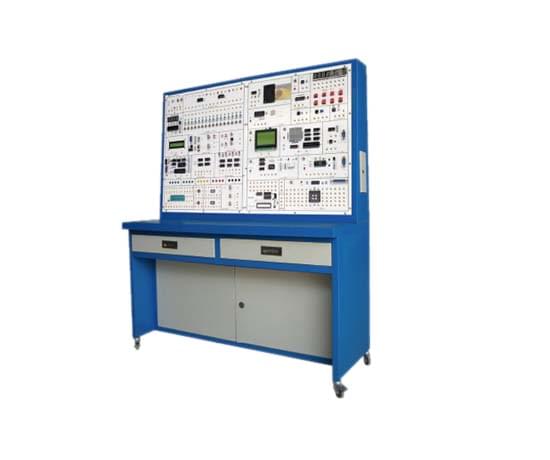

比亞迪電動汽車CAN總線儀表實訓臺采用比亞迪新能源汽車各低壓結構件及控制系統組成，可完成部分低壓執行元器件的動作演示和實際測量，下面由小編為您詳細介紹!

　　功能描述

　　1.平臺支持CAN總線通信功能，配套車輛網關控制器可完成車輛CAN網絡系統的一般常見故障診斷與分析;

　　2.數據總線CAN-BUS系統部件齊全，完整展示數據總線CAN-BUS系統的結構組成;

　　3.比亞迪汽車CAN總線儀表實訓臺的數據總線CAN-BUS系統工作正常，能實現演示數據總線CAN-BUS系統動力系統數據總線及舒適系統數據總線數據傳輸的工作狀況，充分展示數據總線CAN-BUS系統的工作過程和工作原理;

　　4.可配套提供電動轎車原廠維修手冊，幫助教師對一般常見故障診斷與排除;

　　5.實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，可讓學生更加直觀的了解其線路原理;

　　6.實訓臺面板上安裝有檢測端子，可直接在面板上檢測低壓執行元器件電信號及CAN-BUS系統各電器元件接線腳位的電信號，如電阻、電壓、電流、頻率信號等;

　　7.實訓臺安裝有診斷座，可連接故障檢測儀，對CAN-BUS系統電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能;

　　8.采用DC12V電源裝置，減少充電的麻煩，電源有防短路功能;

　　9.設備采用帶鎖定萬向腳輪的移動臺架結構;整體臺架采用采用國標標準材料，剛性結構焊接;表面采用汽車漆噴塑處理經過高溫烤漆處理;

　　10.配置適合教學的故障設置考核裝置，可以設置一個及多個常見不同類型(短路、斷路、接觸不良等)的故障;

　　11.臺架配置高品質高清顯示屏(43寸，分辨率1920×1080)，畫面細膩，色彩豐富，同時顯示屏具有廣視角觀看功能，學生測面觀看依然可以獲得逼真色彩高清畫質圖像，動態顯示數據信息，實現交互式教學;

　　12.訓練臺配置智能故障設置與考核系統，實現故障設置與恢復，多媒體端Windows系統環境控制;

　　實訓臺配套智能教學系統

　　1.智能教學系統可查看視頻資源、文本資源、彩色電氣原理圖，并對互聯設備設置故障與恢復;

　　2.彩色電氣原理圖可根據需要進行縮放，方便故障診斷與排除;

　　3.視頻資源分為內置資源和本地資源，理論模式狀態下可播放可視化資源或查看文本資源，數據與信息資源通過高清多媒體端動態顯示;

　　4.視頻播放技術采用高清播放平臺，視頻播放支持swf、MP4等多種格式，視頻播放時可以全屏或暫停;

　　5.文本資源支持word、excel、PDF、PPT等多種格式，文本資源支持離線查看;

　　6.理論模式具有資源上傳與刪除功能，通過資源上傳功能，教師可以自主上傳視頻類資源和文本資源等，或者刪除自主上傳的課程資源;

　　7.實訓模式可進行故障設置，通過高清多媒體端對具體故障名稱等進行設置與恢復;

　　可實現的實訓項目

　　1.純電動汽車整車低壓線路連接原理的認知;

　　2.純電動汽車整車低壓電器故障的診斷、分析;

　　3.純電動汽車CAN終端電阻檢測實訓;

　　4.純電動汽車整車CAN網絡拓撲架構教學及實訓;

　　5.純電動汽車整車CAN通訊過程分析;

　　6.純電動汽車整車CAN網絡終端電阻異常故障模擬檢測實訓;

　　7.充電CAN網絡功能教學及常見故障檢測;

　　8.實訓臺上可以設置的故障有：

　　(1)軸向軸鎖解鎖驅動斷路故障;

　　(2)轉向軸鎖解鎖驅動虛接故障;

　　(3)制動信號輸入斷路故障;

　　(4)制動信號輸入虛接故障;

　　(5)啟動網CAN-H短路故障;

　　(6)組合儀表IG1斷路故障;

　　(7)組合儀表IG1虛接故障;

　　(8)其它故障;

　　以上內容就是介紹的比亞迪汽車CAN總線儀表實訓臺：http://m.ovignzf.cn/sx-ca/1093.html，希望對訂購CAN實訓臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
