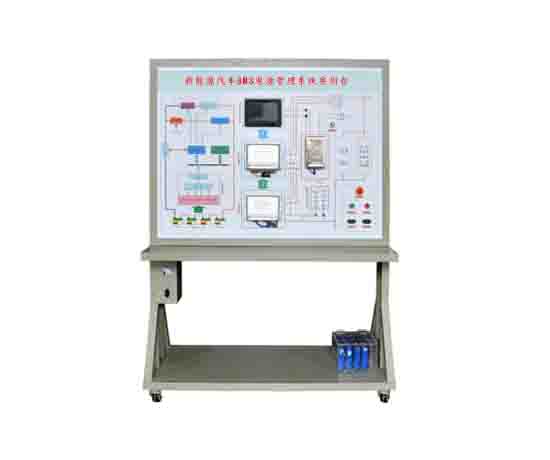

新能源汽車實訓臺BMS電源管理系統實訓臺真實可操作的充放電組件充分展示了各主要部件的組成結構和邏輯控制關系，下面由小編為您介紹!

　　功能

　　1.實訓臺配有12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統的電源;

　　2.電池管理系統帶被動均衡功能、開關控制保護(單斷開、短路、過壓、欠壓、過流和過溫)、與充電器控制器局域網的通信、通過電池管理系統控制車輛充電器的運行以及估計充電狀態等;

　　3.BMS電源管理系統的輸出線配有機械斷開緊急開關，適用于在緊急情況下輕松斷開主電源電路;

　　4.實訓臺配有放電模塊，模擬車輛能耗過程，可選擇放電電流(支持上位機軟件操作);

　　5.汽車BMS電源管理系統的工作原理圖、充放電情況全部顯示在平板噴墨彩色面板上，并安裝有檢測終端，借助萬用表和示波器，可以實時檢測各種狀態下的參數變化;

　　6.配有智能故障設置和評估系統，故障設置包括電壓采集線、溫度采集線、繼電器控制線、霍爾電流傳感器采集線等。BMS電源管理系統與樓宇管理系統之間的故障點不少于12個;電池管理系統實時在異常情況下做出反應，例如當前電池電壓和電池溫度;

　　7.動力電池組顯示屏(7英寸)安裝在面板上，可以觀察充電和放電過程中的各種參數，掌握動力電池組充電和放電過程中的控制邏輯和主要部件參數的變化規律;

　　8.該實訓臺帶有自鎖腳輪裝置，底座配有約30cm的桌面，方便放置數據和光學測量儀器;

　　9.主要部件安裝在實訓臺上，電氣連接方式與實車相同，易于拆卸，讓學生掌握高壓系統部件在拆卸和組裝過程中的拆卸和組裝要點及安全保護;提供課件來解釋主要組件的功能和引腳定義;

　　10.BMS電源管理系統配有機械維護開關，拔出機械維護開關后，可以打開上蓋進行觀察，高壓電連接器采用國家標準產品，性能可靠;

　　11.該實訓臺由移動訓練平臺(帶主面板)組成，水平放置，安裝主要部件;實訓臺底部安裝有四個腳輪，可以靈活移動。同時，腳輪配有自鎖裝置，可以固定位置;

　　12.BMS電源管理系統采用半透明設計，內置發光二極管照明，方便學生觀察電池內部結構;

　　技術條件

　　1.工作溫度:-20 ~ 60℃;

　　2.輸入電源:交流220伏10% 50赫茲;

　　3.BMS鋰電池管理一體機:帶CAN通訊;

　　4.工作電源:DC12V;

　　5.動力電池組顯示屏:7英寸;

　　6.外形尺寸mm:1240×600×1700mm(長×寬×高);

　　7.高壓大電流繼電器;

　　線圈電壓:12伏直流電;

　　最大額定工作電壓:1000伏直流電;

　　8.動力電池類型:環保磷酸鐵鋰動力電池(方形鋁殼，單節電池3.2V20AH);

　　新能源汽車BMS電源管理系統容量:72V50AH;

　　完全充放電次數:2000次;
