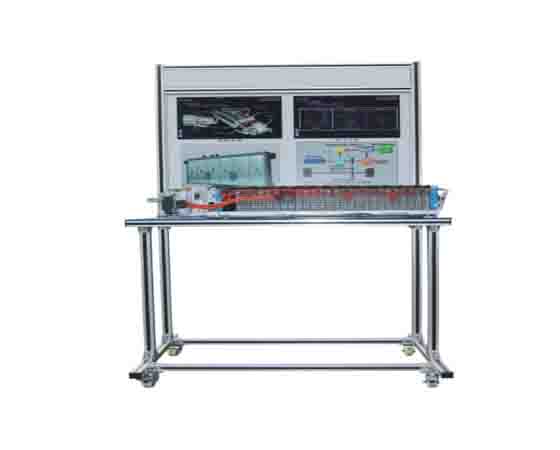

新能源動力電池結構展示互動教學實訓平臺系統展示了動力電池單體和動力電池組、動力電池模組、動力電池箱體、電池管理系統及系統內電子元件(如：熔斷器、繼電器、分流器、電流監測器、溫度傳感器、緊急開關、電源電纜線等部件;運用動力電池結構展示教學平臺系統能進行電池單體、電池管理系統及系統內電子元件(如：熔斷器、繼電器、分流器、電流監測器、溫度傳感器)的檢測、診斷和更換訓練;

　　動力電池模組可以與結構展示臺完整拆裝，拆下后，可以進行動力電池模組與整車裝配的實訓，產品為整體組裝結構，由臺架主體、控制展示系統、教學模塊及系統軟件等四大部分組成。適用于中、高等職業技術院校、普通教育類學院和培訓機構對新能源電動汽車維修實訓的教學需要。

　　組成

　　它主要由動力電池單體、動力電池箱體、電池管理系統及系統內電子元件(如：熔斷器、繼電器、分流器、電流監測器、溫度傳感器)、緊急開關、電源電纜線、操作控制臺、檢測面板等組成。

　　性能及技術指標

　　1.實訓平臺系統由國內企業自主研發而成;

　　2.研發單位在汽車教學軟件領域具備強大的研發能力;

　　3.教學實訓考評控制系統軟件含有：用戶管理、實訓情景仿真、課程支持和考試管理四大模塊和19吋高清觸摸顯示屏。人機界面友好，使用方便。功能如下：

　　1)用戶管理模塊的功能：含老師應該本實訓設備的權限管理;擁有“管理員”、“教師端”和“學生端”三種模式進入，合理分配各功能和資源;

　　2)實訓情景仿真模塊的功能：本功能是為快速模擬實現學生實訓的場景，自動仿真本實訓系統對應的新能源汽車系統的電路故障和電控部件故障，并按“實訓流程工單”一步步引導實訓。實訓過程設置含“六步法”的環節控制，菜單界面豐富有趣，便于組織實訓課程。本實訓情景仿真模塊的軟件功能將隨研發單位的開發不斷增加，自購買使用開始，2年內免費升級;

　　3)課程支持的功能：本功能是為教師在使用本實訓平臺產品時提供各知識點的教學資源，內容將配合網絡版展示。本課程支持軟件功能將隨研發單位的開發不斷增加，自購買使用開始，2年內免費升級;

　　4)考試管理的功能：本功能是內含有試題管理和考試管理;試題管理中，可以根據知識點、分值、難度等指標對題目進行分類和選擇，其試題的知識點也可以由用戶進行自定義。

　　在教師端的“知識考核”的部分，教師可以進行考試建立，添加試題，指定參加考試人員。學生能否進入 “知識考核”是由教師設定的。 學生在學生端的“知識考核”的部分回答的題目，都能完整記錄，由系統完成自動打分。 教師端可以查看學生參加考試的答題情況，能查看某學生每個題目的回答情況;

　　4.真實展示BJEV動力電池及電池管理系統(BMS)的組成結構和工作過程;

　　5.動力電池結構展示互動教學平臺系統面板上繪有彩色噴繪電路圖，噴繪圖由4mm亞克力板制作，學員可直觀對照面板資料和動力電池的實物，認識和分析動力電池的器件和原理;

　　6.控制臺對BJEV動力電池及電池管理系統(BMS)部件進行解剖部件，能清晰看清電池單體、電池組、控制繼電器、熔斷器、分流器、電流監測器、溫度傳感器、煙霧傳感器、連接器端子等電子器件;

　　7.新能源汽車充電管理系統實訓臺兼容原廠動力電池檢測軟件，運用它可以進行能進行電池單體、電池管理系統及系統內電子元件(如：熔斷器、繼電器、分流器、電流監測器、溫度傳感器、煙霧傳感器)的檢測、診斷和更換實訓;

　　8.系統動力電池模組可以與結構展示臺完整拆裝，拆下后，可以進行動力電池模組與整車裝配的實訓;

　　9.真實展示動力電池模組高壓輸出的組成結構和工作過程;識別高壓線束連接器的端子及對應端子的功能;

　　配套實訓項目

　　實訓一：動力電池高壓下電安全實訓訓練;

　　實訓二：認知BJEV EV160純電動汽車動力電池(包)的結構和實物部件;

　　實訓三：認知BJEV EV160純電動汽車動力電池管理系統的傳感器和執行元件的實物和功能原理;

　　實訓四：動力電池包的拆解與認知;

　　實訓五：單體電芯容量及電阻的檢測;

　　實訓六：單體電芯容量及電阻的內阻檢測、充電、放電特性的檢測實訓;

　　實訓七：動力電池組容量及內阻檢測、充電、放電特性的檢測實訓;

　　實訓八：動力電池組電壓監控及均衡特性的檢測實訓;

　　實訓九：動力電池組溫度監控及控制的檢測實訓;

　　實訓十：動力電池包高壓電流的充放電監控及控制的檢測實訓;
