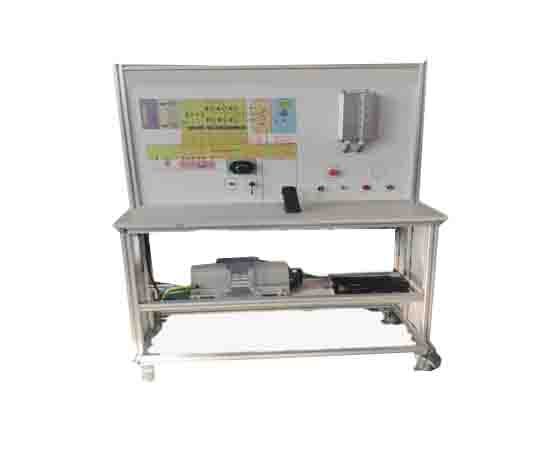

新能源汽車三電聯電機調綜合實驗臺配有380V輸入電源控制配電柜，大功率直流電源與動力蓄電池為電動機提供動力電源，高壓電源帶有漏電及過流過熱保護系統，直流電源和蓄電池配有上電預充保護系統、過流保險絲應急開關等保護電源及用電設備安全，下面小編為您詳細介紹!

　　簡介

　　該實驗臺能夠真實模擬實際電動汽車操作流程完成起步，高低速運行，倒車，減速能量回收，制動，模擬上坡下坡等運行狀態與工況;將被測電機通過專用支架安裝到驅動橋上，通過大功率電源或蓄電池提供動力電源，轉矩轉速傳感器測量電機的輸出扭矩和轉速，使用電量變送器將電壓和電流轉換為標準電壓信號，由計算機采集。系統可以完成的測量項目：電機的輸入電壓、電流、輸出轉矩、轉速、效率計算等及動力電池的充放電電壓、電流、溫度及SOC估算，可根據國標或用戶要求定制輸出報表和曲線格式也可實現電動機控制器、動力電池控制器及其他控制單元參數調校實驗。

　　該實驗臺能夠完成電機性能測試實驗和整車道路驅動與制動模擬實驗等內容。在電機性能測試實驗中，可以實現(直流無刷電機、永磁同步電機、異步電機和開關磁阻電機等四種類型電機)的性能測試。在整車運行實驗中，可以實現車輛起步，高低速運行，倒車，減速能量回收，制動，模擬上坡下坡等運行狀態與工況。

　　采集監控操作臺

　　1. 計算機及軟件：上位機軟件通過加載控制器模擬電動機各種工況，數據采集卡測量動力電機的電壓、電流、轉矩、轉速、輸入輸出功率、效率等性能參數，打印試驗報告，繪制各種性能曲線。

　　2. 可動態監測電池組總壓、充放電電流、電池組溫度及每個單節電池電壓，同時實現電池組SOC估算、充放電有效控制及故障報警功能。

　　3. 顯示及控制面板：通過LED數字表顯示轉速扭矩等數據，指示燈顯示各系統工況，各開關控制運行狀態。

　　該試驗臺的教學及實驗功能包括但不限于

　　1) 電動汽車不同電動機及控制器結構及原理教學。

　　2) 能夠對電機進行機械特性、效率等相關性能試驗。

　　3) 能對電機的特定點進行測試。

　　4) 對電動機的制動及反拖能量回收實驗。

　　5) 能實時顯示電機的電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率。

　　6) 能對電流、電壓、轉矩、轉速分別進行上、下限報警，報警值可任意設定。

　　7) 可以對測試數據進行連續存儲或按實驗人員的測試需要進行選點存儲。

　　8) 可將測試結果進行轉矩——電流、電壓、轉速、功率、效率的曲線繪制。

　　9) 可以通過打印機對測試結果進行數據、曲線打印。

　　10) 可以對車輛行駛工況進行驅動與制動模擬實驗。

　　11) 電動機控制器參數調試：可自行對電動機的電源、輸出功率、電流、加速等參數進行調校。

　　12) 動力電池及BMS單元結構及原理教學。

　　13) 可動態監測電池組總壓、充放電電流、電池組溫度及每個單節電池電壓，同時實現電池組SOC估算、充放電有效控制及故障報警功能。清晰展示動力電池組線路連接。

　　14) 能實時顯示動力電池充放電參數曲線繪制、保存，便于對管理單元調校。

　　15) 對動力電池BMS參數的輸入電源、輸出電流、單電池充放電管理，溫度管理等進行調校。

　　16) 充電管理實驗。

　　17) 控制器CAN-通訊實驗。

　　以上內容就是介紹的新能源汽車三電聯調綜合實驗臺：http://m.ovignzf.cn/xb-qt/586.html，希望對訂購汽車三電聯調綜合實驗臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
