系統簡介

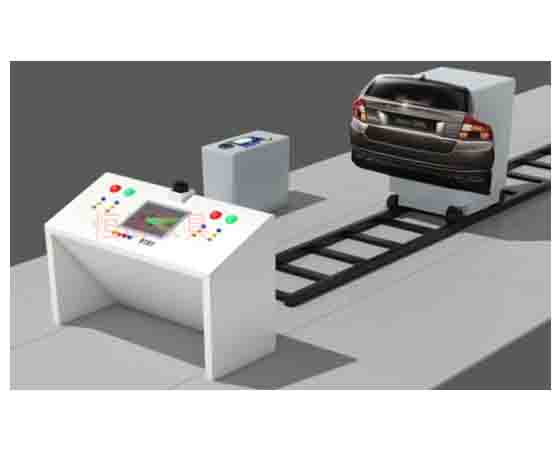

　　毫米波雷達實驗臺主要用于完成理論教學、實訓教學及鑒定考核任務。實訓臺以實車智能輔助駕駛系統為原型開發，滿足結構展示、原理介紹、故障診斷、數據檢測及鑒定考核功能。

　　1) 系統控制面板需提供 77GHZ 毫米波雷達系統功能結構原理圖， 有助于直觀了解和認知毫米波雷達系統功能結構和各部件連接關系；

　　2) 試驗臺控制面板需提供毫米波雷達系統主要部件安裝位置和插件，利用聯結線束實現關鍵部件間的聯結，達到安裝實訓的目的；

　　3) 毫米波雷達系統各部件需提供線路檢測端子，可使用萬用表、示波器、CAN 總線分析儀等專用或通用設備對毫米波雷達系統及線路進行電壓、電流、電阻、頻率、占空比、工作波形、總線信號進行檢測、分析；

　　4) 故障設置裝置可以模擬毫米波雷達系統各部件間的聯結狀態， 可以設定各部件工作狀態和線路聯結狀態，有助于學生理解和掌握毫米波雷達檢測工作原理；

　　5) 試驗臺需提供毫米波雷達功能參數檢測功能，利用計算機內置程序，通過顯示器可直觀觀察掃描信號的輸出結果，使用鍵盤、鼠標實現對毫米波雷達性能參數的觀測；

　　6) 試驗臺需提供毫米波雷達信號掃描檢測障礙物功能，利用計算機內置程序，通過顯示器可直觀觀察掃描信號檢測障礙物的輸出結果；

　　7) 試驗臺需提供毫米波雷達傳感器故障設定功能，利用計算機內置程序，通過顯示器可直觀觀察故障狀態下雷達信號檢測障礙物的輸出結果，達到實訓目的；

　　8) 實驗平臺框架采用鋁合金框架結構而成，提供鍵盤鼠標等的專用操作平臺，提供專用資料存儲位置，方便資料存儲和使用。實驗平臺底座部分安裝有高性能萬向腳輪及自鎖腳輪裝置，方便隨時移動和固定；

　　9) 實驗平臺配套有實訓軟件，主要提供毫米波雷達系統結構及工作原理，并從原理出發，以教學設備為基礎，采用動畫形式詳解毫米波雷達系統的組成及功能，功能試驗與測試，利用現有設備將理論與實踐緊密結合，更好幫助學生完成基礎認知；

　　主要實驗項目

　　毫米波雷達系統工作原理及整體功能結構認知；

　　毫米波雷達傳感器工作原理及內部結構認知；

　　毫米波雷達電源輸入/輸出系統正、負極端子信號測量實訓(電壓電流電阻、波形)；

　　毫米波雷達電源輸入/輸出系統正、負極端子故障設置(斷路、虛接)；

　　毫米波雷達網絡控制信號檢測；

　　毫米波雷達網絡信號故障設置；

　　毫米波雷達系統各部件聯結實訓；

　　毫米波雷達系統各部件聯結故障設置實訓；

　　毫米波雷達信號掃描障礙物實訓；

　　毫米波雷達信號掃描故障模擬實訓；

　　毫米波雷達系統教學培訓：結構、原理學習；

　　毫米波雷達配套專業課件學習；

　　配置及技術指標；

　　性能參數 技術指標；

　　發射頻率 76~77 GHZ；

　　發射功率(EIRP) 141~351 Dmb；

　　調制方式 FMCW；

　　更新率 17HZ；

　　功耗 12V DC 25℃：6.6~12 W；

　　通信接口 CAN；

　　測距范圍 長距模式：02~250 m;

　　短距模式(0.45 度)：0.2~70 m; 短距模式(60 度)：0.2~20 m;

　　測距精度 ±0.40(長距);±0.10(短距)；

　　測速范圍 200 km/h；

　　同時檢測目標 256 個；

　　距離分辨率 1.79m(長距)/0.39m(短距)；

　　波束寬度 TX(長距模式)波束寬度：方位面(FoV)18：俯仰面(FoV)：14/;TX(短距模式)波束寬度：方位面(FoV)120：俯仰面(FoV)：12；

　　防護等級 IP67；

　　計算機主要技術參數

　　CPU 處理器 Intel I5；

　　內存 8GB LPDDR4；

　　外置存儲 200GB SATA SSD；

　　網絡 千兆以太網+WiFi；

　　擴展接口 USB3.0、Type C 等；

　　顯示器 1.19 寸寬屏；

　　2.刷新率≥60HZ；

　　3.支持電壓 12V；
